Эволюция AR-15: От Вьетнама до Ирака

ДДисклеймер

Данная статья призвана обобщить информацию по винтовкам и карабинам созданным на базе платформы AR-15 (кстати AR это не Automatic Rifle, а Armalite Rifle). В данной статье приведены только военные модели использовавшиеся в вооруженных силах США или предназначенные для использования там. Спортивные модификации, предсерийные образцы, модификации созданные сторонними производителями за пределами США в данной статье разбираться не будут.

РРасшифровка индексов и наименований.

Внутренние обозначения Colt Firearms Division выглядят как Colt model XXX
(где X любое цифра)

Цифры 6XX обозначают что изделие выполнено на базе M16/M16A1(за исключением M16A2)

Цифры 7ХХ обозначают что изделие выполнено на базе M16A2

Цифры 9ХХ обозначают что изделие выполнено на базе М16А4

Литера «M» обозначает изделие, официально принятое на вооружение ВС США.
По этому кстати будет очень грубой ошибкой сокращать Colt model 653 до M653.

Литеры «XM» обозначают экспериментальное изделие, проходящее войсковые испытания. Нередко итоговые варианты имеют сильные отличия от экспериментального образца.

Литера «E» обозначает вариант экспериментального изделия, проходящего войсковые испытания.

ННепосредственно изделия

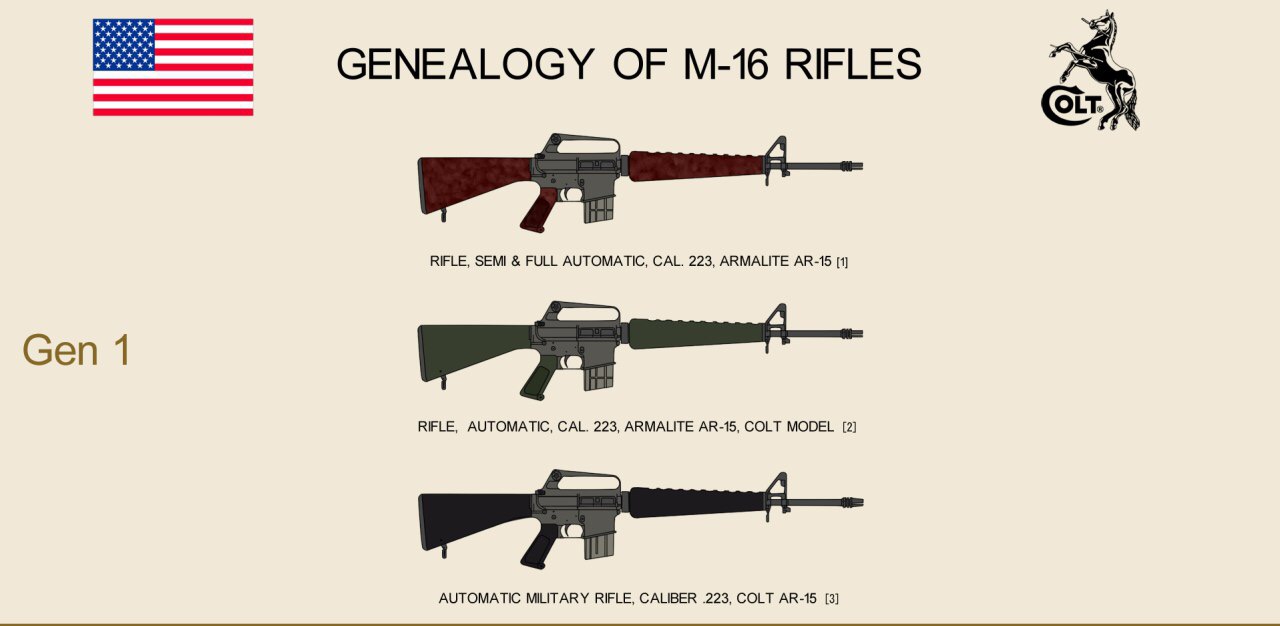

Первый серийный вариант М16 появился в 1963 году, основным заказчиком были USAF.

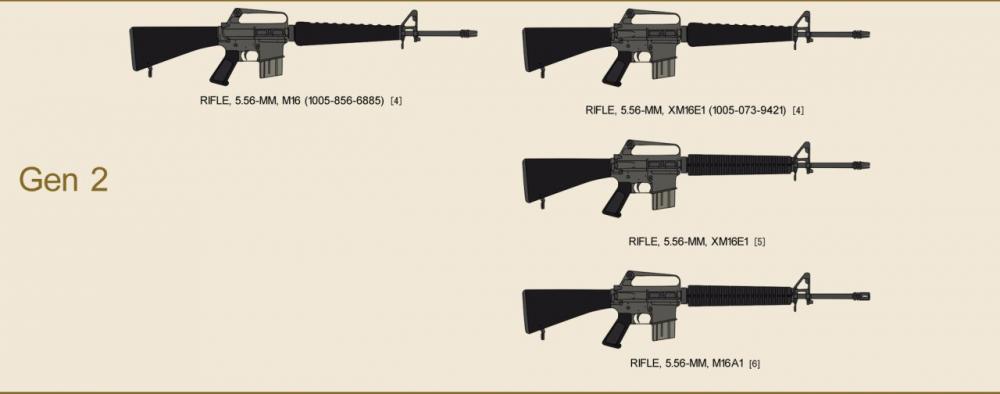

Colt Model 602 - M16

Ствол - 20''
Верхний ресивер - без досылателя
Нижний ресивер - гладкий
Пламегаситель - трехлепестковый
Приклад - с резиновым затыльником и вращающейся антабкой
Мушка - с приливом под штык

Из за спешки фирмой Colt побыстрее получить госконтракт на производство новых винтовок, фирмой были допущены ряд конструктивных ошибок, что привело к необходимости срочной доработки и выпуском нового образца.



Colt Model 603 - ХM16Е1

Ствол - 20''
Верхний ресивер - с досылателем, тип "М16А1"
Нижний ресивер - с усилением
Пламегаситель - трехлепестковый
Приклад - с резиновым затыльником и вращающейся антабкой
Мушка - с приливом под штык

Около 20000 изделий были поставлены в Вьетнам, где проходили войсковые испытания, по итогу которых, в 1967 году, доработанная винтовка model 603 была принята на вооружение Армии и КМП США и запущена в серийное производство.

Итогом войсковых испытаний в Вьетнаме стал ряд существенных отличий M16A1 от XM16E1

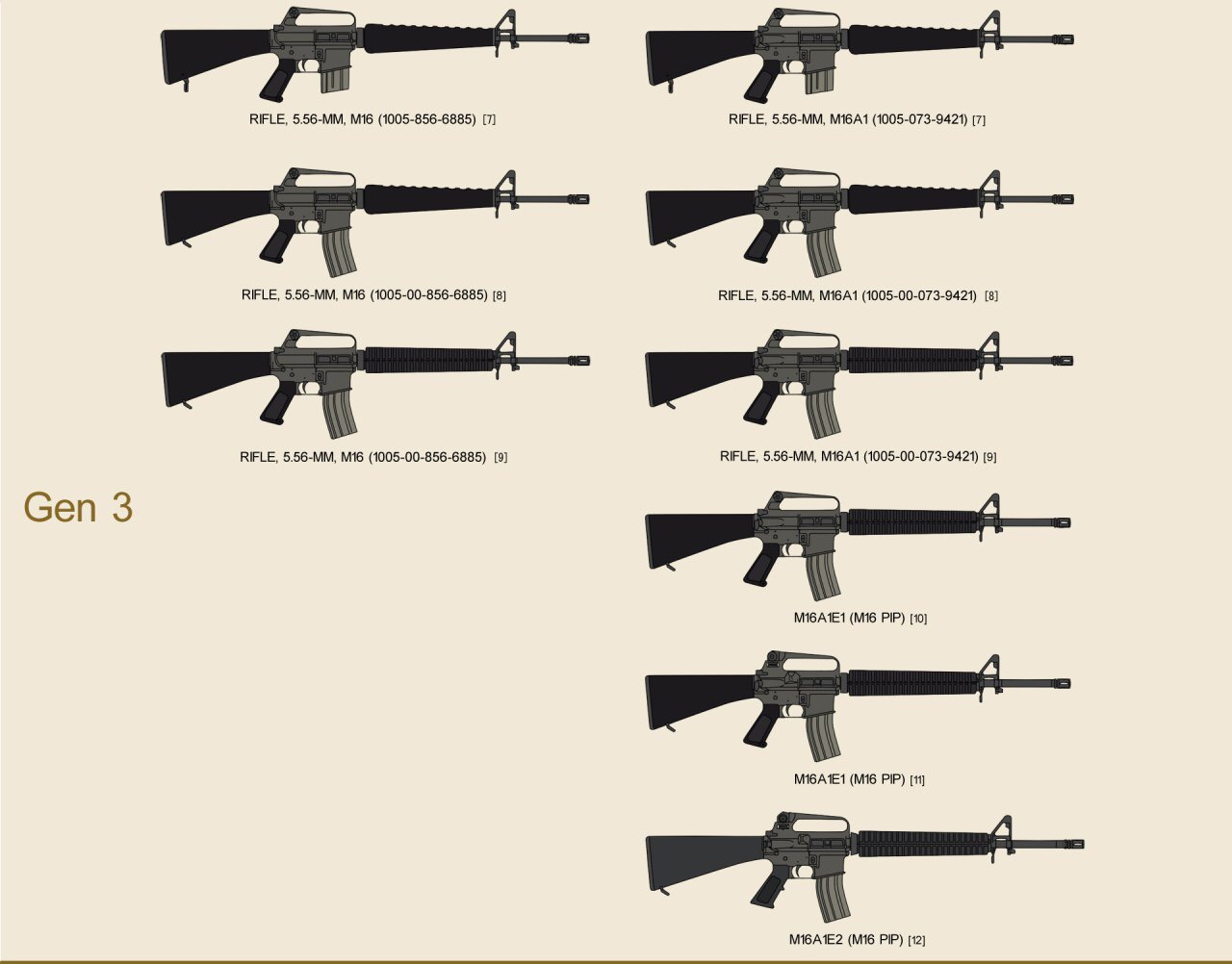

Colt model 603 - M16A1

Ствол - 20''
Верхний ресивер - с досылателем, тип "М16А1"
Нижний ресивер - с усилением, тип "М16А1"
Пламегаситель - тип "А1"
Приклад - с резиновым затыльником и вращающейся антабкой
С 1972 года на М16А1 стали устанавливать приклад нового типа - с окном для пенала с инструментами для чистки
Мушка - с приливом под штык


USAF не сочли нужным досылатель и заказали model 604

Colt model 604 - USAF M16

Ранняя версия этой винтовки отличалась следующими характерными особенностями:
Ствол - 20''
Верхний ресивер - без досылателя
Нижний ресивер - с усилением
Пламегаситель - трехлепестковый
Приклад - с резиновым затыльником и вращающейся антабкой
Мушка - с приливом под штык

Поздняя версия имеет следующие отличия:
Нижний ресивер - с усилением, тип "М16А1"
Пламегаситель - тип "А1"
Приклад - с окном для пенала с принадлежностями

Полевые испытания М16 во Вьетнаме сразу же выявили и потребность в укороченной версии винтвки, которую по привычке назвали пистолетом-пулеметом. Так появилась модель 607.

Обобщающее название CAR-15, которым любят именовать все карабины на базе М16А1 и более ранних версий, корректно применять только к этой модели.

Colt model 607 - CAR-15 SMG

Ствол - 10''
Верхний ресивер - без досылателя
Верхний ресивер - с досылателем, тип "М16А1" - модель 607А
Нижний ресивер - с усилением
Пламегаситель - характерен только для 607/607А
Приклад - раздвижной 1-го типа
Мушка - без прилива под штык

CAR-15 так и остался экспериментальным образцом. Существовало две версии этого карабина. Модель 607 была создана на базе М16, с появлением ХМ16Е1 появилась и модель 607А
По итогам испытаний CAR-15 появился карабин ХМ177Е1, быстро снискавший популярность среди спецподразделений во Вьетнаме.
Главное отличие ХМ177Е1 от позднего Е2 - ствол длиной 10", унаследованный от CAR-15.



Colt model 609 - ХМ177Е1

Ствол - 10''
Верхний ресивер - с досылателем, тип "М16А1"
Нижний ресивер - с усилением, тип "ХМ16Е1", позднее на ХМ177Е1 стал устанавливаться нижний ресивер тип "М16А1"
Пламегаситель - тип "ХМ177Е1"
Приклад - раздвижной 2-го типа, алюминиевый, с пластиковым покрытием
Мушка - без прилива под штык


USAF снова выбрало "свой путь" и заказало фирме Colt аналог 609-й модели, но без досылателя. Так появилась модель 610.

Colt model 610 - ХМ177/GAU-5/A

Ствол - 10"
Верхний ресивер - без досылателя
Нижний ресивер - с усилением, тип "ХМ16Е1", позднее на ХМ177 стал устанавливаться нижний ресивер тип "М16А1"
Пламегаситель - тип "ХМ177Е1"
Приклад - раздвижной 2-го типа, алюминиевый, с пластиковым покрытием
Мушка - без прилива под штык


Недостаточная кучность и возросшая отдача ХМ177Е1 вызвали появление на свет новой версии карабина - ХМ177Е2.

Colt model 629 - ХМ177Е2

Ствол - 11,5"
Верхний ресивер - с досылателем, тип "М16А1"
Нижний ресивер тип "М16А1"
Пламегаситель - тип "ХМ177Е2" с упором для установки подствольного гранатомета
Приклад - раздвижной 2-го типа, алюминиевый, с пластиковым покрытием
Мушка - без прилива под штык


"Свой путь" ВВС США привел к появлению аналогичного карабина, но без досылателя

Colt model 630 - GAU-5/A/A

Ствол - 11,5"
Верхний ресивер - без досылателя
Нижний ресивер - с усилением, тип "ХМ16Е1", позднее на ХМ177 стал устанавливаться нижний ресивер тип "М16А1"
Пламегаситель - тип "ХМ177Е2" с упором для установки подствольного гранатомета
Приклад - раздвижной 2-го типа, алюминиевый, с пластиковым покрытием
Мушка - без прилива под штык

Пройдя полный цикл, от рождения в закромах ArmaLite и перерождения на станках Colt, до боевых испытаний во Вьетнаме были выявлено большинство болезней AR-15. В ходе переработок и доработок ВС США получила стабильную и потенциально модульную платформу, с помощью которой можно было закрыть большинство ниш. От общевойсковой винтовки, до оружия самообороны пилотов вертолетов. Война во Вьетнаме и роль AR-15 в ней вызвали серьезный интерес к данному изделию за пределами США.

Первой версией AR-15, появившейся после войны во Вьетнаме, стала модель 653.

Colt model 653 - M16A1 Carbine

Ствол - 14,5"
Верхний ресивер - с досылателем, тип "М16А1"
нижний ресивер тип "М16А1"
Пламегаситель - тип "М16А1"
Приклад - раздвижной 2-го типа, алюминиевый, с пластиковым покрытием
Мушка - с приливом под штык

Модель 653, созданную в 1973 году, предполагалось поставлять на вооружение Армии США, о чем недвусмысленно намекает название карабина и максимальная унификация с М16А1, однако в связи с сокращением военного бюджета и тяжелыми временами для ВС США, страдавших от "вьетнамского синдрома", охватившего Америку, 653-я модель так официально на вооружение в Штатах не попала. Однако партия карабинов приглянулась Израилю, закупавшему их в значительных количествах, также большое число 653-х было закуплено подразделениями US SOF, в том числе КМП и Флота.
Также следует упомянуть что экспортная версия - модель 654 - отличалась нижним ресивером типа "ХМ16Е1". В процессе эксплуатации на карабины модели 653 ставились стволы длиной 16", а после 1985 года - 14,5" 1/7 HBAR - тяжелые стволы с шагом нарезов 1/7 для патрона 5.56mm SS109, аналогичные стволам карабинов моделей 723, 727 и М4. Никаких специальных обозначений эти модификации не имели.

Закономерным развитием идеи модульности и унификации стала попытка создания на базе M16A1 снайперской, читай марскманской, винтовки. В результате этих попыток родились model 655 и model 656

Colt model 655 - M16A1 Special High Profile

Ствол - 20" HBAR
Верхний ресивер - с досылателем, тип "М16А1"
Нижний ресивер - тип "ХМ16Е1"
Пламегаситель - тип "А1"
Приклад - с резиновым затыльником и вращающейся антабкой
Мушка - с приливом под штык




Colt model 656 - M16A1 Special Low Profile

Ствол - 20" HBAR
Верхний ресивер - с досылателем, с планкой типа Weawer для крепления оптики
Нижний ресивер - тип "ХМ16Е1"
Пламегаситель - тип "А1"
Приклад - с резиновым затыльником и вращающейся антабкой
Мушка - специальная, низкого профиля.

Войдя в 80е, Colt`у и платформе AR-15, сыграли на руку ряд военных конфликтов, среди которых были вторжение на Гренаду и гражданская война в Ливане. У ВС США снова начали расти бюджеты, часть которых само собой уходила Colt`у и кормила AR-15.
В ходе экспериментов с тяжелыми стволами, а также появления бельгийского 5.56мм патрона SS109 с тяжелой пулей, которая требовала другого шага нареза ствола привела к появлению винтовки XM16E2. В 1983 году она закономерно была принята на вооружение Армии и КМП США под обозначением M16A2.

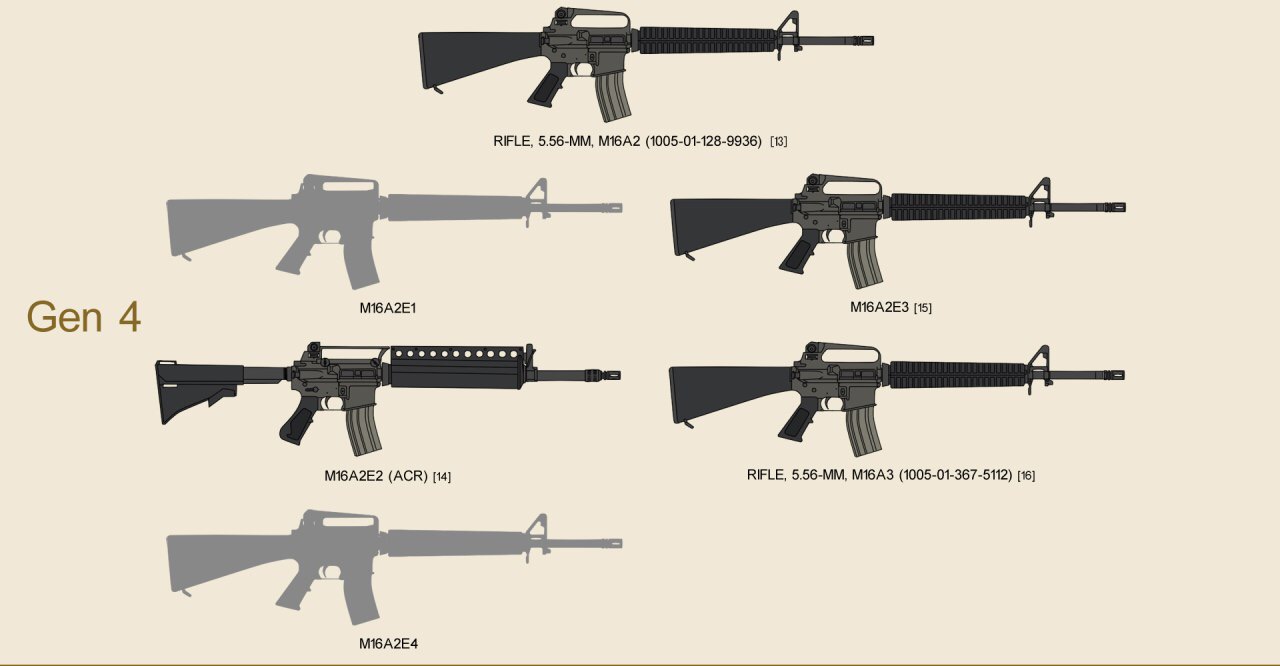

Colt Model 645 - М16А2

Ствол - 20" HBAR 1/7
Верхний ресивер - тип "М16А2", с досылателем и отсекателем
Нижний ресивер - тип "М16А2", с усиленной задней частью
Пламегаситель - тип "М16А2"
Приклад - тип "М16А2", удлиненный на 16 мм
Мушка - с приливом под штык

M16A3

Отдельно следует рассмотреть феномен под названием «M16A3».
Хоть устаревшие модели и продавались вооруженным силам других стран, а также попадали на гражданский рынок после ряда изменений, все таки определенные запасы оставались на складах и в оружейках. Эти винтовки и карабины зачастую использовались для обучения новобранцев. Однако благодаря модульности платформы AR-15, зачастую данные винтовки и карабины использовались для ремонта актуальных моделей. Так же в оружейках спецподразделений оперативники и их инженеры развлекались сборкой карабинов и винтовок под себя из разных комплектов.
Одним из самых частых и успешных кастомов и стала так называемая M16A3.
Ранние кастомы представляют собой нижний рессивер от M16A1 и верхний рессивер и фронтсет от M16A2. Существовали и более простые модификации, представляющие собой замену УСМ с burst режимом на УСМ c auto режимом.
Официально ни один такой кастом не поставлялся, а название свое получил за счет логичное продолжения списка: M16, M16A1, M16A2, M16A3.

Один из вариантов М16А2, предлагавшийся на вооружение Армии США. В итоге выбор был сделан в пользу "морпеховской" версии, а модель 715 попала на вооружение армии Канады и производилась фирмой Deimaco под названием С7.

Colt Model 715 - Deimaco C7

Ствол - 20" HBAR 1/7
Верхний ресивер - тип "М16А1Е1", с досылателем и отсекателем, но старым диоптром
Нижний ресивер - тип "М16А2", с усиленной задней частью
Пламегаситель - тип "М16А2"
Приклад - тип "М16А2", удлиненный на 16 мм
Мушка - с приливом под штык

Одновременно с принятием на вооружение М16А2 инженеры Colt Firearms Division активизировали работы по созданию карабина под тяжелый патрон SS109 на базе М16А2 для ВС США, тем более что модель 653 пользовалась в подразделениях специального назначения большой популярностью. Результатом работ по программе М16А2 Carbine стал целый ряд версий, первой из которых стала модель 723.

Поздняя версия карабина, с тяжелым стволом имеющим «слот» под крепление подствольного гранатомета.

Colt Model 723 - M16A2 Carbine

Существовало две версии модели 723. Ранняя версия, с легким стволом с шагом нарезов 1/7, была предназначена для ОАЭ и была выпущена в 1985 г. Вот ее отличия:

Ствол - 14,5" 1/7 легкий
Верхний ресивер - тип "М16А1Е1", с досылателем и отсекателем, но старым диоптром
Нижний ресивер - тип "М16А2", с усиленной задней частью
Пламегаситель - тип "М16А1"
Приклад - раздвижной 3-го типа, пластиковый
Мушка - с приливом под штык

Поздняя версия для 1st SFOD-D, выпущено всего 1000 единиц:
Ствол - 14,5" 1/7 HBAR с пропилом для подствольного гранатомета М203
Верхний ресивер - тип "М16А1Е1", с досылателем и отсекателем, но старым диоптром
Нижний ресивер - тип "М16А2", с усиленной задней частью
Пламегаситель - тип "М16А2"
Приклад - раздвижной 3-го типа, пластиковый
Мушка - с приливом под штык


Карабин model 727, зачастую путают с М4.

Colt Model 727 - M16A2 Carbine - XM4

Ствол - 14,5" 1/7 HBAR с пропилом для подствольного гранатомета М203
Верхний ресивер - тип "М16А2", с досылателем и отсекателем
Нижний ресивер - тип "М16А2", с усиленной задней частью
Пламегаситель - тип "М16А2"
Приклад - раздвижной 3-го типа, пластиковый
Мушка - с приливом под штык


Также в рамках программы М16А2 Carbine был создан карабин модель 733.

Colt Model 733 - M16A2 Carbine

Ствол - 11,5" 1/7 HBAR
Верхний ресивер - тип "М16А1Е1", с досылателем и отсекателем, но старым диоптром или "М16А2" у поздних версий
Нижний ресивер - тип "М16А2", с усиленной задней частью
Пламегаситель - тип "М16А2"
Приклад - раздвижной 2-го типа, алюминиевый с пластиковым покрытием, или 3-го типа, пластиковый (с 1985 года)
Мушка - с приливом под штык

Девяностые годы ознаменовались очередной волной унификации и модернизирования стрелкового оружия в NATO и в ВС США в частности.
Самым прорывным и, не побоюсь это сказать, революционным, инженерным решением стало изделие компании A.R.M.S., inc под руководством Ричарда Свена. Речь идет о системе крепления навесного оборудования на оружие — MIL-STD-1913, более известная как планка Пикатинни и «рельса».
Данная эволюция ранее существующей планки Вивера потенциально упрощала установку навесного оборудования и прицелов на оружие и таким образом повышала модульность. Закономерным итогом стало появление новых моделей платформы AR-15.
Испытания и окончательная стандартизация новой системы крепления проводились в Пикатинни-арсенал, Нью-Джерси; в декабре 1994 была создана спецификация на винтовку M16A2E4 (в дальнейшем - M16A4) с планкой Пикатинни на верхнем ресивере, а в феврале 1995 опубликован сам стандарт MIL-STD-1913. И теперь спустя более чем 20 лет сложно найти оружие или аксессуары, несовместимые с этим стандартом.

Colt Model 920 в стандартной комплектации, образца 1994 года. Оснащенный Flat top рессивером в соответствии с MIL-STD-1913

Colt Model 920 в комплектации SOPMOD, образца 2002 года.

Colt model 920 - M4

Ствол - 14,5" 1/7 HBAR с пропилом для подствольного гранатомета М203
Верхний ресивер - Flat top
Нижний ресивер - тип "М16А2", с усиленной задней частью
Пламегаситель - тип "М16А2"
Приклад - раздвижной 3-го типа, пластиковый. С конца 2002 года на карабины М4 стал устанавливаться приклад 4-го типа
Мушка
 - с приливом под штык


Современник M4 — M4A1. Единственное отличие это режим огня, вместо «burst» режима, оснащен УСМ и маркировками на нижнем рессивере режим «аuto».

Colt model 921 - M4A1

Ствол - 14,5" 1/7 HBAR с пропилом для подствольного гранатомета М203
Верхний ресивер - Flat top
Нижний ресивер - тип "М16А2", с усиленной задней частью
Пламегаситель - тип "М16А2"
Приклад - раздвижной 3-го типа, пластиковый. С конца 2002 года на карабины М4А1 стал устанавливаться приклад 4-го типа. Также в начале 2000-х стал использоваться приклад типа Crane Stock
Мушка
 - с приливом под штык

M4 и M4A1 закрыли потребности экипажей бронемашин, офицерского и сержантского состава, и нужды спецназа. Однако оставалась ниша общевойскового оружия — M16A2. Таким образом в результате обновления M16A2, с помощью Flat Top рессивера появляется M16A2E4, которая принимается на вооружение под названием M16A4. После принятия на вооружение данной винтовки, Colt продает лицензию на ее производство бельгийской компании FN Herstal, оставляя за собой право продажи винтовок для внешнего и внутреннего рынка под двумя обозначениями: R0901 для винтовок с режимом «auto» и R0905 для винтовок с режимом «burst». По аналогии с карабинами M4 и M4A1 в комплекте SOPMOD, винтовка M16A4 получила комплект MWS для установки навесного оборудования.

М16А2E4 от Colt в стандартной комплектации

М16А4 от FN Herstal в комплекте MWS

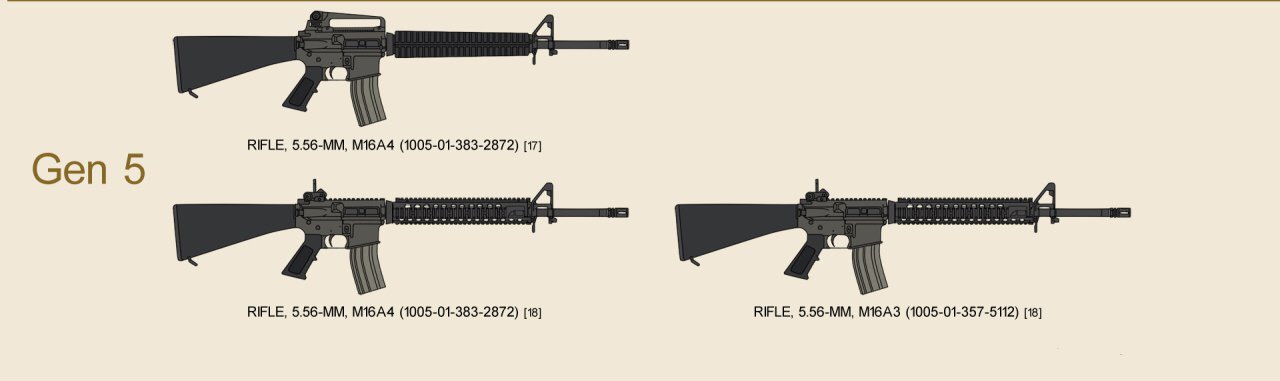

Colt model 945 - М16А4

Ствол - 20" 1/7 HBAR
Верхний ресивер - Flat top
Нижний ресивер - тип "М16А2", с усиленной задней частью
Пламегаситель - тип "М16А2"
Приклад - тип "М16А2"
Мушка - с приливом под штык

Поделиться


Ссылка на пост
Поделиться на этих сайтах:

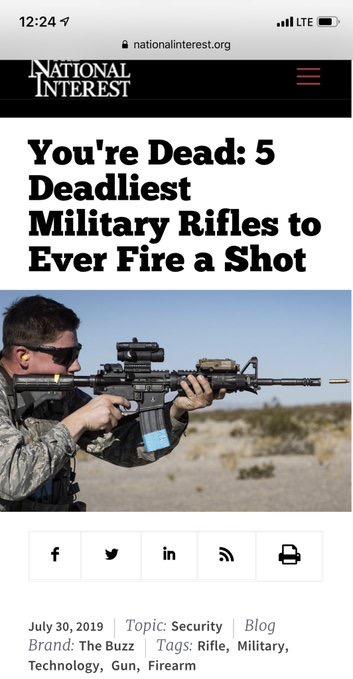

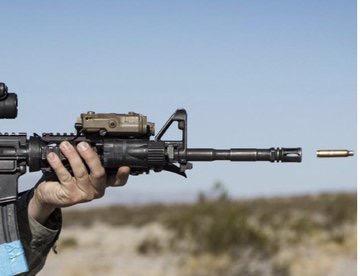

1 час назад, Drew сказал:

Вот оно как!))))

Боги фотошопа, ладно хоть в правильную сторону расположили, могли и обратной стороной "приклеить" ?
