Расчет поражающих возможностей осколочных мин и гранат

Расчет поражающих возможностей осколочных мин и гранат, изображение №1



В различного типа источниках, начиная с литературных произведений, популярной военной литературы и заканчивая даже официальными служебными документами, когда речь идет о снарядах, гранатах, осколочных противопехотных минах и прочих изделиях, поражающих цели осколками или готовыми поражающими (убойными) элементами, к сожалению приводятся часто неверные, ошибочные и даже фантастические сведения о том, на каком расстоянии результаты действия (осколки) того или иного боеприпаса поражает цель.

Если бы речь шла только о литературных источниках, то все эти "ляпы" можно было бы отнести на счет некомпетентности, глупости писателей, журналистов или их желания поразить воображение читателя, заставить его поверить в то, что желательно создателю очередного шедевра. Но, к сожалению, писатели и журналисты эти сведения в ряде случаев получают и из документальных источников.

Цифры, приводимые в документальных источниках порой просто лукавят в стремлении либо дезинформировать противника, либо повысить уверенность своих солдат в могуществе своего оружия, либо обмануть генералов и заставить их принять на вооружение новый боеприпас (так обычно делают оружейные фирмы).

А между тем существуют объективные законы математики, геометрии (стереометрии), физики (баллистики, в частности), которые не зависят ни от желания фирмы сбыть товар, ни от стремления незадачливого конструкторского бюро представить положение дел с разработкой боеприпаса лучше, чем оно есть на самом деле, ни от желания полководцев иметь абсолютное оружие.

А как же испытания, спросите вы? Неужто перед принятием на вооружение никто не проверяет - на какое расстояние поражает новый снаряд, мина, граната?

Ну почему, испытывают. Но, во-первых, не так сложно обмануть представителей армии, особенно, если имеется их желание быть обманутыми (залить глаза, замаслить руки). Во-вторых, не столь сложно поставить мишени с заранее сделанными пробоинами. Да много способов обмана.

А отзывы из войск? А к ним обычно никто и не прислушивается, да и отзывы нередко идут противоречивые. Нередко, младшие и средние командиры чутко следящие за веяниями наверху и прекрасно понимающие, как их карьера зависит от благорасположения начальства, шлют наверх отзывы такого плана, какие от них там ждут.

Ко всему этому следует прибавить еще один способ обмана - неясность терминов и игра терминами. Например, если между словами "радиус" и "поражения" вставить слово "сплошного", то резко меняется суть приводимых цифр.

А скажем, термин "безопасное удаление"? Например: "безопасное удаление при взрыве снаряда... 200 метров". Легко придти к выводу, что ближе 200 метров обязательно получишь осколок. И невдомек человеку что, понятиями "радиус поражения" и "безопасное удаление" разница в расстояниях может быть в десять раз!

Расчет поражающих возможностей осколочных мин и гранат, изображение №2



Прежде чем перейти к изложению материала обговорим термины и понятия (см. схему.):

1) (Rсп) "Дальность сплошного поражения"

Это расстояние от места взрыва до рубежа, где поражается не менее 70% целей. Для боеприпасов кругового поражения обычно вместо этого термина используется термин "радиус сплошного поражения", т.е. по окружности, описываемой эти радиусом будет поражаться не менее 70% целей. Участок местности, помещающийся в окружности этого радиуса именуется "Зона сплошного поражения" или "Площадь сплошного поражения". Для боеприпасов некругового поражения под этими терминами понимается сектор, по внешним границам которого поражается не менее 70% целей.

2) (Rп) "Дальность поражения (радиус поражения)"

То же самое, что и дальность (радиус) сплошного поражения, но с тем отличием, что на внешней границе будет поражено не менее 20% целей. Соответственно следует понимать термин "зона поражения (площадь поражения)".

3) (Rэп) "Дальность эффективного поражения (радиус эффективного поражения)"

То же самое, что и вышеприведенные термины, но на внешней границе будет поражено 50% целей. Соответственно следует понимать термин "зона эффективного поражения (площадь эффективного поражения)". В общем, этот термин носит промежуточный характер, дающий усредненные данные.

4) (Rро)"Дальность (радиус) разлета осколков"

То же самое, что и радиус поражения, но с тем отличием, что на внешней границе вероятность поражения стремится к 0%.
С точки зрения чистой математики с увеличением расстояния от места взрыва вероятность поражения будет стремиться к нулю, достигая бесконечно малых величин, но никогда не станет равной нулю. По законам же физики это вполне определенное расстояние.

5) "Безопасное удаление"

Обычно используется слово "...удаление" и реже слово"...радиус". Слова "...зона" или "...площадь" обычно не используются. На дальностях равных или превышающих безопасное удаление вероятность поражения явно 0%. Отличие этого термина от предыдущего в том, что на этом расстоянии заведомо невозможно поражение.

6) "Гарантированное безопасное удаление" равно полуторному или двойному безопасному удалению

6) "Цель". Собственно, это человек, против которого работает боеприпас

В качестве расчетной цели подразумевается прямоугольник размерами 1.8х0.6 м. имеющий площадь 1.08 кв. метра. Т.е. в это прямоугольник вписывается стоящий лицом к взрыву человек среднего роста.

Теперь, собственно, приступим к сути дела.

Противопехотные мины, поражающие солдат противника осколками или готовыми поражающими элементами можно по этому принципу разделить на три группы:

  1. Противопехотные мины кругового поражения осколочные.
  2. Противопехотные мины кругового поражения с готовыми поражающими элементами.
  3. Противопехотные мины направленного поражения с готовыми поражающими элементами.

Соответственно несколько различна и методика расчета поражающей способности мин, хотя по сути меняется лишь способ определения площади поражения и способ определения количества поражающих элементов (осколков).

Рассмотрим группу 1

По методике расчета поражающей способности мин этого типа можно также рассчитывать поражающую способность ручных осколочных гранат, а также в определенной мере обычных артиллерийских снарядов осколочного действия и минометных мин.

Сразу оговоримся, что речь здесь будет идти только о обычных боеприпасах, имеющих обычный металлический корпус и снаряженных обычным бризантным взрывчатым веществом, которые в момент взрыва лежат неподвижно на поверхности земли и разбрасывают осколки во все стороны.

Хотя, при небольшом напряжении умственных способностей нетрудно соотнести излагаемый материал с процессами разлета осколков при взрыве боеприпасов движущихся в момент взрыва (артснаряды).

Поражающими свойствами обладают, т.е. могут убить или существенно ранить (повредить человека так, что он не сможет выполнять боевую задачу) металлические осколки массой не менее 2 грамм. Оптимальными по весу следует считать осколки массой в пределах 2-5 грамм.

Конечно, при взрыве образуются осколки самых различных размеров и масс. Автору приходилось наблюдать осколки размером в полснаряда, но говорить о поражающих свойствах боеприпаса, дающего 2-3 осколка, просто не приходится. Мaтeриaл cooбщeствa «Unfаir Аdvаntаgе». При взрыве реальное образование осколков подчинено закону случайных чисел и размеров и, если ориентироваться на закон случайностей, то какие либо расчеты невозможны. Поэтому нам придется делать некоторые математические допущения, которые позволят рассчитать максимальные вероятности поражения.

Итак, будем считать, что при взрыве боеприпаса корпус дает нам осколки массой от 2 до 5 грамм.



При взрыве не движущегося по горизонтали боеприпаса разлетающиеся осколки распределяются равномерно в пространстве на все 360 градусов по горизонту и по нормали (распределение в пространстве осколков артиллерийского снаряда несколько иное).

Если до момента взрыва корпус был цел, то с развитием взрыва взрывные газы дробят корпус на осколки, которые движутся во фронте ударной волны взрыва, имеющей форму сферы. По мере увеличения сферы и, соответственно, удаления осколков от центра взрыва расстояния между ними растут.
Пока промежутки между разлетающимися осколками меньше или равны площади человеческого тела, то вероятность того, что осколок попадет в человека равна 100%. Затем, естественно, вероятность попадания осколков в человека уменьшается и по мере увеличения расстояния от места взрыва стремится к 0%.

С точки зрения геометрии нулевая вероятность недостижима, но в соответствии с законом вероятности достаточно малая вероятность поражения принимается за нулевую. Физику взрыва и метательную способность заряда ВВ мы здесь не рассматриваем, но заметим, что с точки зрения физики существует предельная дальность полета осколков.

Площадь человеческого тела (стоя лицом к взрыву) составляет примерно 1.08 кв.метров (1.8х0.6=1.08). Т.е., чтобы получить стопроцентную вероятность поражения необходимо, чтобы площадь промежутков между смежными осколками была не больше 1.08 кв.м. Но т.к. для расчета радиуса сплошного поражения нам достаточно 70%, то площадь промежутков должна быть не менее 1.54кв.м.

Общеизвестная формула площади поверхности сферы

Расчет поражающих возможностей осколочных мин и гранат, изображение №3



Для того, чтобы узнать, сколько нам потребуется осколков для 70% вероятности поражения разделим эту площадь на 1.54.

Т.е. формула потребного количества осколков получит вид:

Расчет поражающих возможностей осколочных мин и гранат, изображение №4



Прикинем, сколько нам надо осколков на расстоянии 5 метров от места взрыва: N=(4x3.14x25)/1.54=204 осколка. Если наши осколки весят от 2 до 5 грамм, то масса осколкообразующего корпуса боеприпаса должна лежать в пределах 408-1020 грамм.

Кстати, масса корпуса советской противопехотной мины ПОМЗ-2 весит 1500 гр. По тактико-техническим характеристикам радиус сплошного поражения этой мины 4 метра. Это в общем-то совпадает с нашими расчетами.

Это мы взяли идеальный случай. Несложно догадаться, что если осколки крупнее, то потребная масса боеприпаса будет намного выше.

Пересчитаем то же самое для радиуса не сплошного поражения, а просто поражения и на его дальней границе, т.е. для вероятности поражения 20%. В этом случае наш коэффициент будет не 1.54, а 5.25. тогда получаем N=(4x3.14x25)/5.25=60 осколков, т.е. масса боеприпаса должна быть в пределах 120-600 гр.

Корпус гранаты Ф-1 весит 540 грамм.

Ф.Леонидов в статье "Подготовить гранаты" в журнале "Оружие" №8-99 г. утверждает, что на образование осколков идет всего 38% металла корпуса. Оставим эту цифру на совести, как говорится, Леонидова, иначе получается. что гранаты Ф-1 не стоит опасаться и на двух метрах от нее.

"Ну а как же тогда 200 метров для Ф-1 ?" -спросит дотошный читатель. Ну давайте посчитаем: (4x3.14x4000)/5.25=9574 осколка. Это в пределах от 19.1 кг. до 47.9 кг. По моему, это вес то-ли 122 мм., то-ли 152 мм. снаряда.

"Ну так-таки и невозможно получить осколок от гранаты за 100 метров? "- ехидно спросит въедливый читатель -"...а вот мой дедушка на фронте был ранен именно так!". Не будем обвинять дедушку во лжи. Получить возможно и поэтому не рекомендуют высовываться из окопа, когда рвется граната Ф-1, хотя, надо быть крайне невезучим человеком, чтобы получить шальной осколок.

Но никакого командира не устроит, если саперы начнут расставлять мины на 200 метров одна от другой в расчете, что найдутся у противника записные неудачники.

Командиру нужно, чтобы ни один боец врага не прошел через минное поле. А поэтому приведем формулы, по которым можно определить радиус поражения в зависимости от массы корпуса мины. Основная формула:

Расчет поражающих возможностей осколочных мин и гранат, изображение №5



Ну, чтобы проще было считать, дадим формулы, где часть величин уже дана в численном виде:

Радиус сплошного поражения (70%)

Расчет поражающих возможностей осколочных мин и гранат, изображение №6



2. Радиус поражения (50%)

Расчет поражающих возможностей осколочных мин и гранат, изображение №7



3. Радиус поражения (20%)

Расчет поражающих возможностей осколочных мин и гранат, изображение №8



Это я дал формулы для того, чтобы определять радиусы по осколкам 2 гр. и 5 гр. Можно по желанию выводить средний радиус, т.е. складывать R1+R2 и результат делить пополам.

Безопасное удаление определяется по иным формулам, а именно, исходя из физики взрыва, где учитывается вероятность улета отдельных осколков за пределы радиусов поражения, сила и направление ветра, плотность воздуха, аэродинамическое качество отдельных осколков (вспомните. как далеко летит крышка от консервной банки, если ее умело бросить). Дабы не утомлять читателя сложными расчетами приведем укрупненные гарантированные безопасные расстояния при взрывах бризантных ВВ из Руководства по подрывным работам издания 1969 г. (ст.ст. 357, 389):

  • заряды ВВ массой до 10 кг. без оболочки на грунте -100 м.
  • заряды ВВ массой 0.2-0.4 кг. в металлической оболочке -500 м.
  • заряды ВВ массой 0.4-0.6 кг. в металлической оболочке -700 м.
  • заряды ВВ массой 0.6-0.8 кг. в металлической оболочке -1000 м.
  • заряды ВВ массой 0.8-1.0 кг. в металлической оболочке -1200 м.
  • заряды ВВ массой 1.0кг. и более в металлической оболочке -1500 м.

Теперь, уважаемый читатель, вы сможете, зная массу металлического корпуса боеприпаса, правильно рассчитать радиусы поражения и верно оценить, что за цифры приведены в характеристике того или иного боеприпаса.

Разумеется, в полной мере все вышесказанное относится к ручным осколочным гранатам, противопехотным осколочным минам кругового поражения (в том числе и выпрыгивающим).

С некоторым допущением эти формулы можно применить к минометным минам (учитывая, что вследствие значительной вертикальной скорости мины фронт ударной волны будет не идеальной сферой, а несколько приплюснутой и в приземном поясе осколков будет несколько больше, нежели в верхней части сферы).

К артснарядам взрывающимся при ударе о землю эти формулы применимы с очень грубым приближением, т.к. осколки распределяются здесь совсем по другим законам. Один узкий пучок осколков идет вперед по направлению полета снаряда. Два пучка осколков разлетаются влево и вправо от продольной оси снаряда тоже довольно узкими пучками и один пучок осколков летит назад. Артиллеристы это хорошо знают.

Выше мы говорили о боеприпасах, имеющих равную толщину стенок металлического корпуса по всем сторонам и в своих расчетах исходили их того, что в каждом направлении может лететь одинаковое количество осколков и все эти осколки имеют оптимальные размеры и вес (2-5 грамм).

На практике же, корпус боеприпаса дробится неравномерно и осколки получаются самых различных размеров и масс - от микроскопического до размером в полкорпуса. Естественно, что реальная поражающая способность боеприпасов, в целом, обычно ниже расчетной (иногда весьма значительно) при том, что отдельные фрагменты могут улетать намного дальше расчетных дальностей.

Существовавшие еще со времен Первой Мировой войны способы добиться равномерного дробления корпуса на примерно одинаковые по массе и размеру осколки за счет нарезания на корпусе снаружи или изнутри канавок, секторов (типичный пример - граната Ф-1) мало что дают.

Прорыва в это направлении удается достигнуть за счет создания боеприпасов, имеющих тонкие стенки (задача которых лишь объединять в единое целое все элементы боеприпаса и придавать ему достаточную прочность) и снабженных готовыми поражающими элементами (шарики или ролики), размещенными вокруг заряда ВВ.

Поэтому, рассмотрим группу 2

В противопехотных минах этой группы поражение цели наносится не осколками корпуса, образовавшимися при взрыве мины, а готовыми поражающими элементами. Обычно это стальные шарики или ролики оптимального размера и веса расположенные внутри мины оптимальным образом, т.е. обычно поражающие элементы располагаются только в боковых сторонах боеприпаса, а в верхней и нижней части мины их нет. Таким образом, во-первых, экономится вес мины. Во-вторых, в направлениях, где невозможно или маловероятно встретить цель (под миной и над миной) поражающие элементы не летят. Они летят лишь в нужных направлениях. Энергия взрывчатого вещества не расходуется на дробление прочного тяжелого корпуса, она вся уходит на разгон поражающих элементов, которые в силу своих одинаковых размеров и геометрии распределяются в пространстве более равномерно, а за счет хорошей аэродинамической формы дольше сохраняют свою скорость.

Если при этом мину еще несколько приподнять над уровнем земли, то меньше поражающих элементов уйдет в землю и таким образом удается несколько увеличить поражающую способность мины. Впрочем, это имеет существенное значение только для целей, имеющих малую высоту, но достаточную протяженность по горизонтали(человек, лежащий на земле).

Типичным примером такого боеприпаса является советская противопехотная выпрыгивающая мина ОЗМ-72, представляющая собой тонкостенную металлическую банку, в которую вставлен полый цилиндр из эпоксидной смолы с влитыми в смолу стальными шариками или роликами диаметром 2.5-3мм. каждый в количестве 2400 шт. Каждый шарик весит чуть больше 2 грамм. Внутренняя полость эпоксидного цилиндра заполнена тротилом.

Расчет поражающих возможностей осколочных мин и гранат, изображение №9



Я не рассматриваю здесь устройство мины во всех подробностях, а лишь привожу принцип устройства и срабатывания. Более подробнее об этой мине см. соответствующую статью на сайте.

Как мы видим на схеме, в секторах А и B разлета осколков практически нет (исключая разве тонкий металл крышки). Все 2400 шариков расположены так, что при взрыве разлетаются в пределах секторов C и D, т.е. в стороны. Пространственно, объемная зона поражения представляет собой сферу, у которой срезаны верхний и нижний сегменты. Мы видим, что вес мины используется максимально для работы в нужных направлениях, что поражающие элементы (шарики) имеют оптимальную форму и вес. Соответственно и реальные поражающие возможности этой мины гораздо выше, нежели мины одинаковой с ней по весу, но представляющей собой обычный металлический корпус подобно минам ОЗМ-3 и ОЗМ-4.

При расчете поражающей способности таких мин вес корпуса мины во внимание не берется, т.к. основными поражающими элементами являются не осколки корпуса, а готовые шарики или ролики, имеющие оптимальные размеры и вес. Т.е. осколками, которые образует корпус можно пренебречь в силу их малого веса и незначительности роли в поражающей способности мины. Основными исходными данными здесь является количество имеющихся поражающих элементов и соотношение высоты корпуса к его диаметру, т.к. по этому соотношению мы определяем угол сектора разлета поражающих элементов.

Формула расчетного радиуса поражения мины кругового поражения с готовыми поражающими элементами имеет вид:

Расчет поражающих возможностей осколочных мин и гранат, изображение №10



Возьмем для примера советскую мину ОЗМ-72. Она имеет 2400 шариков, ее диаметр 10.8 см, высота 17 см.
arctg 17/10.8=1.5740074. Это составляет угол 57.6 градуса или 1.005 радиана.
Тогда:

Расчет поражающих возможностей осколочных мин и гранат, изображение №11



Это мы рассчитали радиус поражения мины ОЗМ-72, те. расстояние, на котором будет поражено не менее 20% целей.

Расчет поражающих возможностей осколочных мин и гранат, изображение №12



В общем, это совпадает с указываемом в документации к этой мине радиусом поражения.

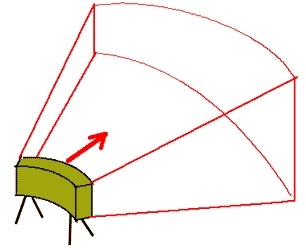

Рассмотрим теперь мины группы 3, т.е. мины. имеющие готовые поражающие элементы, но посылающие их не во все стороны, а в пределах определенного сектора. Это мины типа советской МОН-50 или американской М18А1 Claymore.

Обычно в характеристиках таких мин указывают только центральный угол горизонтального сектора разлета осколков в то время, как нам для расчета радиуса поражения (собственно, правильнее здесь будет говорить о дальности поражения, т.к. поражающие элементы разлетаются здесь не по кругу) требуется знать и вертикальный угол разлета шариков.

Но это несложно определить, исходя из соотношения длины корпуса мины и его высоты.

Формула радиуса поражения для мин направленного поражения:

Расчет поражающих возможностей осколочных мин и гранат, изображение №13



Возьмем для примера американскую мину M18A1 Сlaymore. Она имеет размеры 21.5х9 см., содержит 700 шариков и имеет горизонтальный угол сектора разлета 60 градусов (1.047 радиана). Подставим эти данные в формул, у, взяв коэффициент поражения 0.2 (т.е.определяем радиус поражения):

Расчет поражающих возможностей осколочных мин и гранат, изображение №14



и получаем результат примерно совпадающий с приводимыми в документации данными.



Поделиться


Ссылка на пост
Поделиться на этих сайтах:
(отредактировано)

Поставил плюсик. Ошибка сапера в  большинстве эпизодов видео заключается вообще в том,  что они подошли к подозрительному предмету. Радиоуправление  и неизвлекаемость никто не отменял. Водяная пушка, специальные кумулятивные уничтожители... В крайнем случае, при отсутствии робота, подошел, положил заряд взрывчатки сверху и отошел на безопасное расстояние. В 1995 году на переподготовке нам это наглядно доказали. Хотя и позднее, до 2002 года я сдергивал самоделки обычной бельевой веревкой, а самодельные взрывные устройства снимал обычным китайским "Викториносом". На группу не закупали даже мультисистемные пассатижи. Я себе купил уже перед уходом на пенсию в 2002 году и так и не обновил игрушку.

Слава Богу, что с 2002 года я уже  этим не занимаюсь. И взорвался не на самодельном взрывном устройстве , а при банальном уничтожении боеприпасов. Самое страшное, когда сапер "зазвездился", тогда идут вообще глупые подрывы.

исправлено: Osa_Александр

Поделиться


Ссылка на пост
Поделиться на этих сайтах:
В 05.04.2020 at 20:11, Drew сказал:

Расчет поражающих возможностей осколочных мин и гранат

6) "Гарантированное безопасное удаление" равно полуторному или двойному безопасному удалению



Прочитал внимательно. Теория прекрасна. А теперь факты. Или "проза жизни".

В 1986 году при показательном  занятии по подрывному делу, одним "взрывником" была изготовлена самодельная мина ПОМЗ-2. Поскольку об этом не знали, то преподаватель выстроил две роты курсантов (около 200-250 человек) в плотном двухшереножном строю на безопасном для взрыва безоболочечного заряда расстоянии в 50 метров. После взрыва в радиусе около 5-6  метров была выкошена вся трава, но ни один осколок не задел ни одного из стоящих в строю курсантов. Зато сидящим в курилке на расстоянии около 200-300 метров товарищам "взрывника" на голову сбило осколком веточку сосны толщиной примерно в руку человека. Я также стоял в строю рядом с преподавателем, а почему знаю этот факт, так я был одним из напарников этого взрывника и до сих пор  иногда вспоминаю, как орал производивший дознание  преподаватель, у которого один из осколков просвистел около головы.

В 1996 году проходил переподготовку по взрывным работам в Брянском учебном центре. До  этого я такую же проходил еще и в Москве в профильном НИИ МВД, да и опыт боевых действий в Афгане сапером. Так что я считал себя более менее подготовленным к "прозе жизни". А вот некоторые мои коллеги по переподготовке видели взрывчатку и средства взрывания впервые. Когда они готовили для уничтожения противотанковую мину ТМ-57, я увидел "косяк" взрывника по подготовке мины к уничтожению и закладке тротиловой шашки. Я предположил, что уничтожение будет веселым. Тем не менее преподаватель с которым я поделился своими соображениями настоял на том, чтобы будущий сапер на практике увидел последствия ошибки. Мне это уже было не интересно и я отпросился в оцепление, чтобы находится подальше от места будущего взрыва. Отошел на расстояние более 500 метров плотного соснового леса и спрятался около дороги за насыпью, чтобы  прикрыть себя от возможных осколков. Через некоторое время услышал ожидаемый взрыв и фыркающий звук летящего в мою сторону металлического осколка. Почувствовал удар в спину и на снег сзади меня упал горячий кусок корпуса мины площадью примерно с мою ладонь. Ладонь взрослого мужчины. Этот осколок долетел до меня уже на излете. (Безопасное расстояние при взрыве  металлов составляет не менее 500 метров. При этом отсчет безопасного расстояния учитывается в сторону расположения заряда, потому что в противоположную сторону некоторые куски металла летят еще дальше.) Так что осколок не смог пробить куртку, но нервов мне попортил достаточно.

Безопасное расстояние при метании гранаты РГД-5 соответствующим наставлением по стрелковому делу для Советской Армии оценивался в 35 метров, но во время прохождения спецподготовки в Москве нас проинформировали о том, что один из осколков этой гранаты убил мужчину на расстоянии 150 метров от места взрыва гранаты. Дело в том, что стальной корпус рвет на множество меленьких осколков, которые действительно не могут сохранить убойного действия за пределами 35 метров, но остается еще корпус накольного механизма запала УЗРГМ. А вот этот, достаточно большой и тяжелый осколок сохраняет убойное действие примерно на 500 метров. Просто наставление учитывало армейскую специфику и при метании гранаты требовало соблюдения определенных мер предосторожности в виде каски на голове воина и наличия автомата или карабина, который прикрывал определенные  области тела метателя гранаты.

Вот такая у меня будет проза жизни. Которая ставит некоторые изложенные в цитируемом посте аксиомы под сомнение. Но мне все равно было очень интересно прочитать  эти теоретические расчеты. Я  не имею права утверждать, что они совсем уж никуда не годны. Также я думаю, что расчеты теоретически можно использовать при  подготовке будущих саперов, но не стоит забывать о том, что:  "Кому суждено быть повешенным - тот  не утонет". И еще одна пословица , которую я всегда привожу в пример того, что саперу не обязательно ошибаться только один раз. Говорят, что бог любит пьяниц и дураков. Поскольку я практически не употребляю алкоголя, то по всей видимости отношусь ко второй части пословицы. Я более 14 лет был сапером, не один раз тонул, получил несколько серьезных контузий,  но только после 53 лет жизни узнал, что такое метеозависимость и повышение давления. Так что только практика является критерием истины.



Поделиться


Ссылка на пост
Поделиться на этих сайтах:
15 часов назад, Osa_Александр сказал:

Дело в том, что стальной корпус рвет на множество меленьких осколков, которые действительно не могут сохранить убойного действия за пределами 35 метров, но остается еще корпус накольного механизма запала УЗРГМ. А вот этот, достаточно большой и тяжелый осколок сохраняет убойное действие примерно на 500 метров.

В октябре 1999 на боевом слаживании, метров на 200-250 улетел и воткнулся в ствол дерева в полуметре от головы бойца.



Поделиться


Ссылка на пост
Поделиться на этих сайтах:
10 часов назад, Сан-Саныч# сказал:

В октябре 1999 на боевом слаживании, метров на 200-250 улетел и воткнулся в ствол дерева в полуметре от головы бойца.



А у нас спокойно упал на землю, тоже метров 200 пролетел.

Поделиться


Ссылка на пост
Поделиться на этих сайтах:
11 часов назад, Джедай сказал:

А у нас спокойно упал на землю, тоже метров 200 пролетел.

Уничтожал 82 мм минометную мину. Все просто, все привычно. Огневой способ, шнур, капсюль, накладной заряд. Вот только шнур после воспламенения вспух раскаленными пузырьками ровно посередине - то есть получился прострел шнура. Ну вроде тоже бывает. Для того и шнур берется с запасом, но вот только после прострела мне пришлось брать ноги в руки и вместо простой прогулки - двигаться бегом. Благо рельеф у нас на полигоне холмистый и спрятаться можно. Да еще удобно поперек трассы стрельб две колеи для проезда технологического транспорта. Продавлены до глубины окопа для стрельбы лежа. Вот я туда и спрятался.

Лежу, но только вот в чувствительном для приключений месте назревает какое-то напряжение и спинной мозг принимает решение не искать на "датчик неприятностей" приключений и подвинуться на пару метров вдоль колеи.

Двигаюсь!

После взрыва на то место где я ранее залег, упал здоровенный ком земли. Возможно он меня и не убил бы, но мелкие неприятности типа гематом или трещин в ребрах вполне могли быть. Все-таки из-за прострела мне пришлось укладываться в укрытие слишком близко к заложенному боеприпасу - всего 150-200 метров. А по расчетам надо было не менее 300 метров, но я прекрасно понимал, что вверх по холму я 300 метров не успею пробежать, а колея - какое-никакое, а укрытие.

Так что кроме осколков следует иногда учитывать еще и такие мелкие неприятности типа комков грунта, выброшенных взрывом. Мне на учебных взрывных работах в Московском НИИ СТ прилетал шмат мокрой, грязной глины, хотя я думал, что спрятался от осколков под полуприцепом, стоявшем далеко в стороне.

Поделиться


Ссылка на пост
Поделиться на этих сайтах:

Чем уничтожалась эта 82мм мина, если при её подрыве "здоровенный ком земли" пролетел 150-200м?

Поделиться


Ссылка на пост
Поделиться на этих сайтах:
(отредактировано)

шашка 200 г тротила. Глубина воронки где мы постоянно уничтожали боеприпасы, к тому времени составляла уже около полутора метров. Минометну мину я не прикапывал, она лежала на дне открыто, но видимо слишком близко к одной из стенок воронки. Грунт дна воронки был  уже рыхлый, но видимо где-то на краю воронки имелся надорванный кусок дерна. Его и метнуло в мою сторону. По внешнему виду, комок  земли с травой был не очень тяжелым около двух килограммов,  но бесформенный кусок  напоминал самую крупную картофелину со стороной даже больше 15 см. Причем он не сильно и разбился после падения, сохранив свою форму.

Я сам был удивлен столь дальним  и столь метким залетом, но до падения я не видел траектории  полета комка поскольку он упал за моей спиной. Я и обратил на него внимания только потому, что услышал звук падения чего-то тяжелого сзади.

исправлено: Osa_Александр

Поделиться


Ссылка на пост
Поделиться на этих сайтах:

Drew

Неправильно ты дядя Федор бутерброд ... то есть минометную мину взрываешь!!!

Фото красивое, элементы похожи на настоящие, но этот монтаж - просто ужасает настоящего сапера. Он даже выглядит некрасиво с профессиональной точки зрения. Хотя все равно страшненько. Я такую  же самоделку с дверей одной квартиры снимал, так проволочку только с третьего раза смог перерезать, так руки тряслись. И  только когда полностью разобрали устройство, только тогда стало ясно, что вероятность взрыва была где-то пятьдесят на пятьдесят. Как раз из-за неправильного, непрофессионального монтажа. Хотя мне бы и этих пятидесяти хватило бы за глаза, если бы неправильно перекусил проволоку.

Поделиться


Ссылка на пост
Поделиться на этих сайтах:
1 час назад, Osa_Александр сказал:



Неправильно ты дядя Федор бутерброд ... то есть минометную мину взрываешь!!!

Фото красивое, элементы похожи на настоящие, но этот монтаж - просто ужасает настоящего сапера. Он даже выглядит некрасиво с профессиональной точки зрения. Хотя все равно страшненько. Я такую  же самоделку с дверей одной квартиры снимал, так проволочку только с третьего раза смог перерезать, так руки тряслись. И  только когда полностью разобрали устройство, только тогда стало ясно, что вероятность взрыва была где-то пятьдесят на пятьдесят. Как раз из-за неправильного, непрофессионального монтажа. Хотя мне бы и этих пятидесяти хватило бы за глаза, если бы неправильно перекусил проволоку.

Фото - Ливияimage.png.569b9b2dba21272cb0b3433643bded75.png

Поделиться


Ссылка на пост
Поделиться на этих сайтах:


ВОПРОСЫ ИСПОЛЬЗОВАНИЯ МИН-ЛОВУШЕК И МЕРЫ ПО ЗАЩИТЕ ОТ НИХ.

Мины-ловушки (МЛ), представляющие собой импровизированные взрывные устройства, наиболее широко стали применяться в партизанских операциях и операциях немецких карательных сил во время второй мировой войны.

Отличительной особенностью МЛ является срабатывание под влиянием динамических воздействий (при перемещении, поднятии, нажиме, натягивании троса и т. д.), применяемых неосведомленным лицом или группой лиц.

С юридической точки зрения можно различать два класса МЛ: "легальные" МЛ применяются в вооруженных силах, "нелегальные" или "грязные" МЛ являются оружием террористов.

К "легальным" военным МЛ относятся определенные виды минных устройств как заводского изготовления, так и импровизированные изделия сил спецназа. Эти мины применяются как в виде одиночных устройств, так и в системе минных заграждений,

Применение военных МЛ регулируется специальной Конвенцией по обычным вооружениям от 2 декабря 1983 г., подписанной 57 государствами ООН и ратифицированной в 31 стране. Согласно этой конвенции, миной называется любой заряд, размещенный под уровнем или на поверхности земли (другой поверхности), рассчитанный на срабатывание (детонацию или взрыв) в присутствии (контактном или бесконтактном) человека или транспортного средства. Установка мин может осуществляться с помощью артиллерии, ракетных установок, гаубиц и т. д. Мины могут сбрасываться с летательных аппаратов.

МЛ называют любое изделие, сконструированное или приспособленное для нанесения ранений или убийства и срабатывающие неожиданно для человека при его приближении или контакте с безопасным на вид предметом или при исполнении на вид безопасных действий.

К категории "иных устройств" относят размещаемые вручную заряды и устройства с целью убийства или нанесения ранений или ущерба, которые срабатывают по сигналам дистанционного управления или автоматически по сигналам часового механизма.

Конвенция запрещает применение указанных средств против гражданского населения. В статье 6 Конвенции приведен длинный перечень запретов на использование определенных видов МЛ.

В частности, запрещается применять МЛ, закамуфлированные под внешне безобидные предметы либо каким-то образом связанные с:

— защитными международными эмблемами, знаками и сигналами;
— больными, ранеными, мертвыми людьми;
— медицинскими установками и оборудованием, снаряжением и транспортными средствами;
— местами кремации и захоронений;
— детскими игрушками и другими небольшими предметами питания, профилактики заболеваний, гигиены, одежды и обучения детей;
— продуктами питания;
— кухонными принадлежностями, исключая применяемые в военных учреждениях, на военных базах и складах;
— предметами религиозных культов;
— историческими памятниками, произведениями искусства или местами поклонения, составляющими культурное или духовное наследие народов;
— животными или их скелетами.

Категорически запрещается применение МЛ, предназначенных для нанесения чрезмерных увечий или причинения ненужных страданий.

Применение МЛ занимает важное место в уставах всех армий мира. Солдат должен владеть методами применения легальных военных МЛ (мин и минных полей) и правилами сборки разрешенных видов импровизированных МЛ. Войска должны быть готовы распознать и нейтрализовать, разминировать "грязные" МЛ противника, не присоединившегося к конвенции.

Поэтому личный состав прежде всего инженерных войск и подразделений передовой линии специально обучается обращению с МЛ на особых полигонах.

МЛ применяются в вооруженных силах стран, не присоединившихся к Конвенции. Время от времени возникают дискуссии относительно юридического статуса партизанских подразделений, полувоенных формирований, так называемых освободительных армий, сепаратистских движений. Обычно эти организации не состоят членами ООН и не являются участниками Конвенции. Поэтому при ведении боевых действий против них исходят из возможности применения ими "запрещенных" МЛ.

Террористические организации мира сегодня применяют МЛ нового поколения с использованием Последних достижений современной электроники. Поскольку террористы не связаны конвенцией, существует реальная опасность использования наиболее изощренных средств поражения. Широкое применение террористами МЛ обусловливается незначительным риском задержания или поражения самих террористов.

В ряде стран, в особенности в США и Канаде, широко распространяется литература по ведению специальных операций, в которой даются описания типа "Как сделать МЛ в домашних условиях", "Самодельная взрывчатка Semtex", "Самодельная мина" и т. д. Иногда в печати появляются изложения прекративших действие боевых уставов, представляющих собой хорошие источники идей для преступников. Можно приобрести и специальные видеофильмы.

На первых страницах таких изданий обычно помещается
предупреждение типа: "Ни автор, ни издатель не несут ответственности за использование читателем приведенных в издании методик. Содержание книги носит исключительно информационный характер, а описываемые методики опасны для жизни. Незаконное применение методик карается лишением свободы сроком на 10 лет или штрафом не менее 20 тыс. долл. США".

Естественно, такие предупреждения являются пустым звуком для террористов. "Поваренная книга анархиста", вышедшая в 1971 г., содержала очень простые инструкции, которые немедленно использовали "Красные бригады". Другую опасность представляют террористы, прошедшие службу в армии. В террористических организациях МЛ обычно изготовляются и применяются хорошо подготовленными людьми.

В специальной литературе применяется и другой термин — "самодельное взрывное устройство" (СВУ), который используется в качестве собирательного для обозначения взрывных устройств, применяемых террористами. МЛ являются одним из видов СВУ, хотя границу между МЛ и ИВУ бывает провести весьма непросто. Например, письмо или посылку с бомбой, приводимой в действие динамическим воздействием (вскрытием), можно назвать МЛ. Бомба с часовым механизмом в сумке, оставленной в телефонной будке, — это уже СВУ. Однако та же сумка, взрывающаяся при открывании двери — это уже МЛ.
МЛ состоит из заряда взрывчатки (как правило, скрытно установленного), спускового устройства (посредством которого человек-цель оказывает динамическое воздействие на механизм мины), активирующего устройства приводимого в действие спусковым устройством (капсюль или детонатор). Между основным зарядом и спусковым устройством устанавливается связь или механизм. Все вместе заключается в контейнер (корпус) — книгу, чайник, кресло, телефонный аппарат, телевизор и т. п.

Спусковые механизмы МЛ чрезвычайно разнообразны:
— нажимной — жертва становится на ступеньку и нажимает на капсюль;
— освобождающий — жертва поднимает со стола книгу или банку кока-колы;
— выдергивающий — малозаметная проволока соединяет МЛ с неподвижным предмете
— работающий на прогиб — положенная поперек канавы доска;
— работающий на перерезание — кабель или проволока перерезаются для устранения препятствия движению;
— перечисленные механизмы в сочетании с замедлителями;
— электрические устройства, срабатывающие при включении света в комнате или телевизора;
— химические реакции — смешение реагирующих жидкостей при поднятии бутылки;
— оптико-электрические — немецкие террористы предпочитали системы со световым лучом, перекрытие которого приводило к срабатыванию скрытно установленных уличных взрывных устройств;
— использование различных физических явлений (открывание коробки приводит к срабатыванию светочувствительного элемента, вибрация — к детонации при сотрясении, изменение атмосферного давления приводит к срабатыванию взрывного устройства в грузовом отсеке самолета и т. п.).

Человеческая фантазия безгранична, поэтому борьба между террористами и правоохранительными
органами будет только обостряться.

Для изготовления МЛ террористы применяют обычные бытовые предметы: проволоку, коробки, элементы мебели, кухонную утварь, несложный инструмент, книги, бутылки и т. п. Основная проблема заключается в приобретении ВВ и детонаторов (капсюлей). ВВ нуждаются в безопасной транспортировке и установке. Террористам нужен сравнительно простой канал приобретения ВВ, которые должны хорошо поддаваться формовке и надежно взрываться. Вместе с тем, они должны быть устойчивыми к посторонним воздействиям, не испаряться и не иметь запаха. Террористические организации постоянно ведут поиск источников ВВ, которыми могут быть плохо охраняемые военные и гражданские склады, в особенности расположенные в малолюдных местах. Часто террористы используют военные взрывные устройства (гранаты, ракеты и т. д.) в сочетании с особыми приспособлениями. Ручная граната может служить основным зарядом МЛ, установленным за дверью, при открывании который выдергивается чека гранаты.

В террористической практике часто применяются бесшумные электрические часы, будильники, выключатели, срабатывающие от звука, света, пара. Применяются лампочки, тиристоры, фотоэлементы, химические реактивы.

Террористы сами изготавливают ВВ из подручных средств, например, смешивая сахар и гербициды.
Место закладки МЛ выбирается с учетом обычного перемещения человека по помещению при открывании и закрывании форточки, окна, при пользовании телефоном, включении освещения в комнате и т. д. Могут устанавливаться две различные .МЛ на случай обнаружения одной из них. Обычно играют на любознательности человека, который не может не дотронуться до цветной фотографии на стене или книжки на столе. Ведь всегда интересно заглянуть в книжку с яркой обложкой. Не исключено, что две или более МЛ будут соединены в единую систему, так что при воздействии на одну из них сработают все сразу (например, в автомобиле). Некоторые террористические организации применяют разнотипные МЛ, что особенно затрудняет их поиск.

Единой методики защиты от МЛ не существует, однако следует отметить, что защита от взрывных устройств террористов является одним из элементов общей системы комплексной безопасности. Общие меры защиты от МЛ и СВУ могут быть следующими:
— правоохранительные органы ведут сбор всех данных по случаям применения МЛ и обмениваются этими данными;
— составляется и обновляется перечень всех возможных бытовых материалов, химических веществ и продуктов, пригодных для изготовления МЛ;
— ведется поиск веществ, позволяющих заменить "взрывоопасные" в народнохозяйственных производственных процессах;
— в ряде стран ВВ специально метят, чтобы в случае необходимости можно было установить их тип и место изготовления. Можно надеяться, что круг таких стран будет расширяться;
— совершенствуются процедуры быстрого и эффективного поиска контрабанды ВВ в пограничных подразделениях и таможенных органах;
— проводится специальная подготовка сотрудников для подразделений безопасности частных фирм. Работники фирм должны знать, как поступать в случае обнаружения необычных предметов, в случае, когда происходят непонятные события и т. п.
— при организации личной охраны исходят из возможности применения МЛ.

Поделиться


Ссылка на пост
Поделиться на этих сайтах:

Зарегистрируйтесь или войдите для ответа

Зарегистрируйтесь в нашем сообществе, чтобы оставить сообщение

Зарегистрироваться

Зарегистрируйтесь в нашем сообществе. Это легко!

Создать новый аккаунт

Войти

Уже зарегистрированы? Входите.

Войти

  • Тему читают:   0 пользователей

    Никто из зарегистрированных пользователей не просматривает эту страницу.

×
